64. SINKITYSKYLVYN SUODATTIMEN KOKOONPANO |
|
| 1.
Suodatinkankaiden kiinnitys
Kiinnityksessä pitää tarkoin varmistaa että kankaat jäävät oikeaan asentoon eivätkä vuoda.
|
3. Suodattimen
kokoonpano
Suodatinpatruuna asetetaan suodattimen rungon päälle ja kiristetään paikalleen ruuveilla. |
| Kuva 111. Oikein kiinnitetty suodatinkangas | Kuva 113. Suodattimen kannen kiinnitys |
|
|
|
| 2. Suodattimen
kokoonpano
Suodatinpatruuna kokoon pannaan ja kiristetään käsin sopivaan tiukkuuteen kiinni suodattimen kanteen. Liian voimakas kiristys saa kierteet "hyppäämään yli". Liiallista kiristystä pitää tämän vuoksi välttää. |
4. Tiiviyden
tarkastus Kun suodatin on kokoonpantu, avataan sinkitysaltaan pohjaventtiili ja tarkastetaan että vuotoja ei ole. Tämän jälkeen käynnistetään suodatus ja valvotaan ettei vuotoa ole |

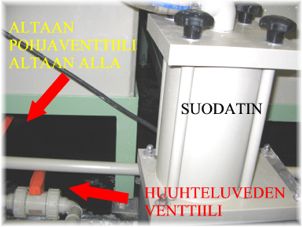

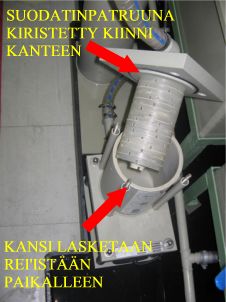

| Kuva 112. Suodatinpatruuna kokoonpantuna | Kuva 114. Suodatin tiivis |
|
|
|
